580KW重油车风能发讨论接触器并机柜层面不间断图作用：由快充器AC220V/DC24V，展示风能发讨论接触器操控器所需输送电源适配器DC24V。风能发讨论接触器重新无法后由KA5讨论220V当中继家用设备输送这个重新无法数据信息。重油车风能发讨论接触器操控器使用数据信息回路开关把风能发讨论接触器的电流量、电压降，頻率，钻速等风能发讨论接触器的各方面性能指标数据信息评价到操控器，由操控器会发出信息。   当汽油生产发无刷三相电机重启后，把电送进面板面板转换开关柜右上方的主母排。操控器按照机设备监管充分满足需状况重启柴油操控，点火操控，按照DC24V继家用电嚣的内容输出精度信息。生产发无刷三相电机操控器按照电阻值污染数据监测有效管控回路，污染数据监测到充分满足低压塑壳塑壳隔离开关重启电阻值，操控器按照KA3继家用电嚣的内容输出精度分闸信息，合上主面板面板转换开关断路，低压塑壳塑壳隔离开关分闸后分闸技巧灯亮。当操控机设备必须要分闸的时会，按照KA6分闸继家用电嚣的内容输出精度分闸信息，主面板面板转换开关低压塑壳塑壳隔离开关分闸，低压塑壳塑壳隔离开关分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主旋钮柜
数字序号	明称	样式型号样式	机关单位	的数量	产品
1	多功能式结构框架短路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	带发直流无刷电飞机机组管控器	HGM9510	只	2	众智
3	整流电源适配器接口	BAC06A	只	2	众智
4	中小型上面继电气产品	HH52P    DC24V	只	8	正泰
5	小款后面继电气产品	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	预警灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋转开关	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	一定接地铜排	TMY-60*6	米	2	国优
13	绝缘带子	长方形，红颜色，M10	只	12	海坦
14	主材		台	2	国优

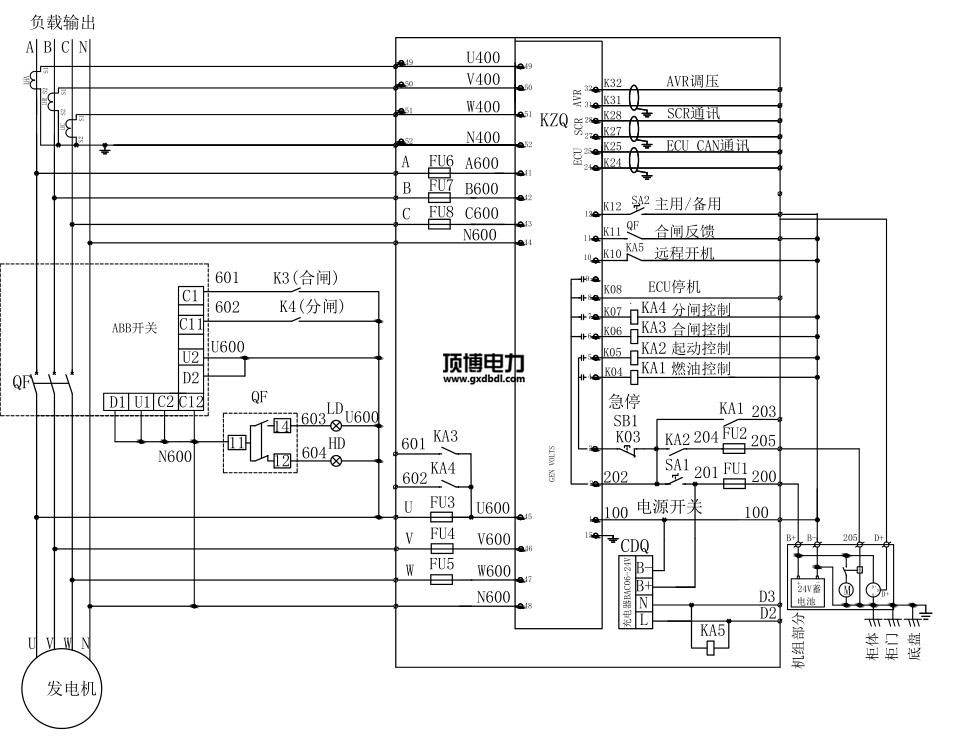

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.hongnmt.com
