本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油带柴油发电机的组高低压配配电盘的能力： 1、合理合法的分发电量。 2、快捷对电线的开闭实操。 3、有较高的健康个人防护游戏等级，能准确的彰显电路系统的导通情况下。

项目名称：656KW静音发同步电汽轮机汽轮机单机配电箱主要元件明细清单
电气安装箱具体元器件明细
序号顺序	英文名称	类型外形尺寸	组织	數量	产品
1	塑壳塑壳断路器	NXM-1250S/3300 1250A	台	1	正泰
2	带发马达组调整器	HGM6110	只	1	众智
3	带发三相电机时速管理器	C2002	只	1	孚创
4	直流变压器电方案	DC24V	只	1	众智
5	超小型里头继电器电路图产品	HH54P    DC24V	只	2	正泰
6	长安小型中继家用电器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

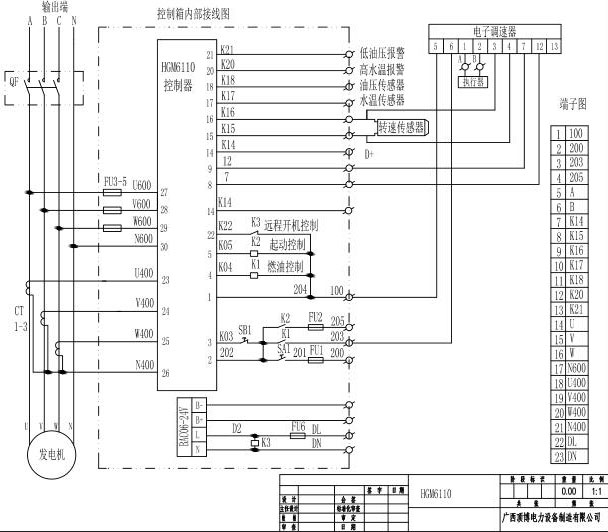

656KW广西顶博发电机组制造单机配电箱元件线路图
