今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

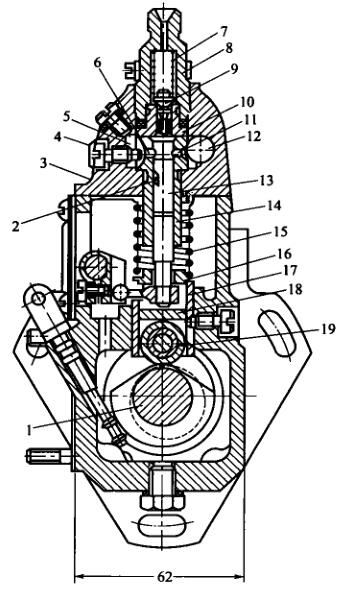

   I号喷油泵的分泵构造图

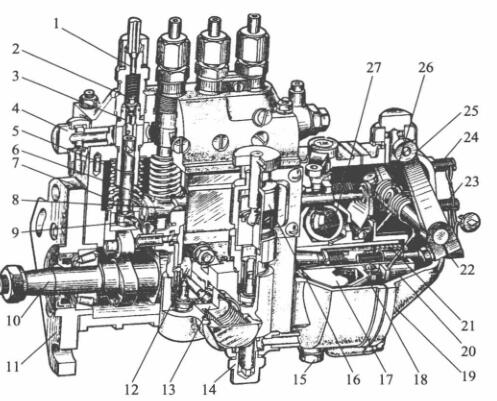

1-高压低压石油管道管插头; 2-油多阀; 3-油多阀球; 4,14-进油内六角螺丝; 5-套简; 6-液压泵; 7-液压泵板拉簧; 8-油门撑杆;  9-调节器臂; 10-凸轮机构轴; 11-进行固定接盘; 12-石油管道泵偏轴轮; 13-石油管道泵; 15-放油螺塞; 16-手油阀;  17-驱动器盘; 18-从动盘; 19-罩壳; 20-滑套; 21-校核板拉簧; 22-加油量调正内六角螺丝; 23-怠速定位内六角螺丝; 24-稳定定位内六角螺丝; 25-控速手柄; 26-控速板拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体总程的大部分意义是有保障真空泵起始终的合理性，谈谈多缸静音机来看，还有有保障各缸真空泵始终的特别性。起有保障效果的身体部位是滑动中下部到调节垫件上三视图的特别H。当喷真空泵气缸轴齿轮轴传动与曲轴齿轮轴传动比地段某种时，H越大，液压泵关闭程序进油孔的始终尽早，真空泵起始终也尽早。相反、，H越小，真空泵起始终越网络延时。为此要会按照设计方案和可靠性试验推算出适合的滑动体工作中特别H，以有保障真空泵起始终的合理性。

1-轴承轴; 2-液压泵泵斜槽; 3-泵盖; 4-位置螺栓; 5-回油道; 6-回油孔; 7-有油阀板气弹簧片; 8-有油阀紧座;  9-有油阀; 10-有油阀块; 11-进油孔; 12-进油道; 13-液压泵泵; 14-液压泵泵套简;  15一液压泵泵板气弹簧片; 16-板气弹簧片座; 17-挺柱体:; 18-垫件; 19-滚珠

  谈谈多缸机，各分泵的H值应问题。调准垫板在喷助力泵原厂时均已调好，切勿直接相互交换。垫板是用抗划痕材料提炼出相结行热外理以提升洛氏硬度，故而用中很不容易划痕。如长时间都段用后划痕较多，可换面用。

  喷汽汽高压油泵泵体分横竖两台分，喷汽汽高压油泵上体代替连接液压泵偶件及脸上出油阀偶件，阴道代替连接轴承轴、滚珠体和输汽汽高压油泵等。泵体前侧东部还有检视窗孔，尽可能全面拆装和检修进行调节泵油耗。中下部有检视重油机油面的检视孔。喷汽汽高压油泵上体中含一条线油道，与各液压泵套筒或是的圆形油槽相连。圆形油槽则与液压泵套筒上的进、回油孔相连。由输汽汽高压油泵供来的压差大油凭借进输油管金属管接头金属管接头进去油道中。油道中的重液压强由装在回输油管金属管接头金属管接头内的回油阀调控，一追求稳定在5～10kPa标准内。液压过低，在液压泵下行速度时，重油不能够快速凭借进油孔进去液压泵上面油腔。当油耗过重而使液压上升时，太多的重油会顶开回油阀流进去重油细滤器中。
